Separatore di Gocce in pannelli PVC per abbattimenti – Elementi Filtranti

Descrizione

Il principio di funzionamento dei separatori di gocce

Il flusso verticale in fase gas che trasporta gocce allo stato condensato passa attraverso i canali formati dalla sovrapposizione dei fogli in pvc.
Le gocce tendono a proseguire il loro moto rettilineo senza seguire il cambio di direzione del flusso gassoso e impattano sulle pareti del separatore, qui per coalescenza si raggruppano formando nuclei liquidi di maggiori dimensioni e ricadono per gravità

In generale, i separatori di gocce in pannelli sono impiegati in tutte le applicazioni in cui è necessario filtrare gocce trasportate da un flusso in fase gassosa.
Il caso d’uso più frequente è quello della separazione del trascinamento di gocce d’acqua in un flusso d’aria.

I pannelli in PVC conferiscono al separatore:

• elevata resistenza meccanica;
• resistenza agli agenti chimici inorganici.

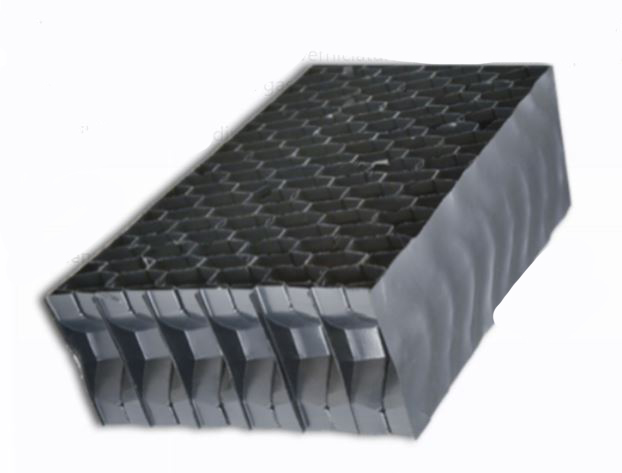

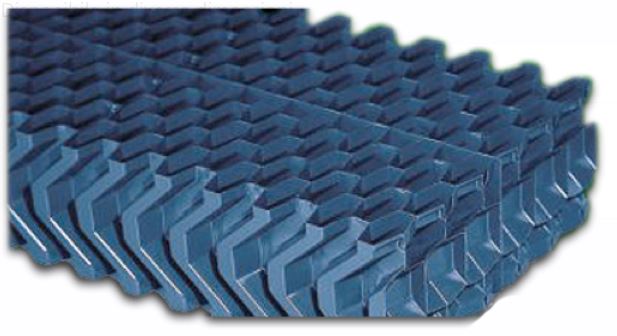

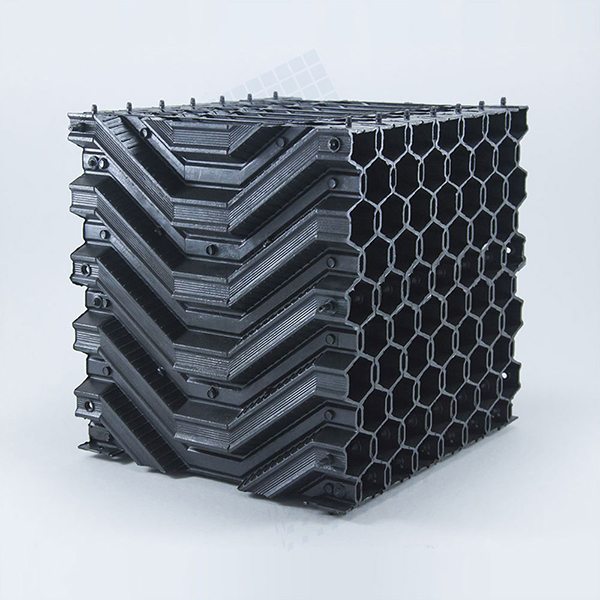

Si tratta di fogli di PVC termoformati, sovrapposti e incollati in modo da creare delle cavità con una forma stabilita.
La forma delle cavità è infatti studiata per costringere il flusso che trasporta un liquido aerodisperso a compiere cambi di direzione repentini, riducendo la perdita di carico e massimizzando l’effetto delle forze d’inerzia sulle gocce.
A causa delle forze di inerzia le gocce trascinate non seguono le linee di flusso e impattano sulla superficie delle cavità separandosi dal gas che le trasporta.
In altri termini, la superficie interna dei separatori di gocce è progettata per concentrare le gocce catturate e promuovere la caduta per gravità del liquido separato.
